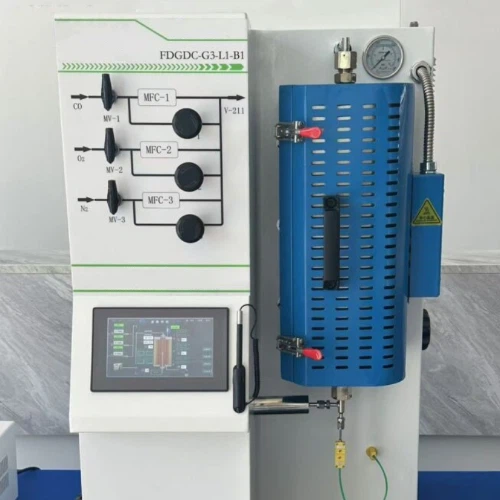

Reactor tubular de llit fixat
Descripció
Paràmetres tècnics
ElReactor tubular de llit fixatés una peça important d’equips químics, un reactor ple d’un catalitzador sòlid a l’interior, l’estructura de la qual normalment consisteix en una o més zones de reacció tubulars plenes de partícules de catalitzador. A mesura que els reactants passen pel reactor, entren en contacte amb el catalitzador i experimenten una reacció química per produir el producte desitjat.
L’equip s’utilitza àmpliament en l’enginyeria de reacció química, especialment en les reaccions catalítiques en fase gasosa i en fase líquida. En la reacció en fase gasosa, s'utilitza habitualment per preparar productes químics industrials, com ara l'oxidació de propà a propilè, àcid ftàlic al polièster, etc. En reaccions en fase líquida, s'utilitza per a la producció massiva en el camp de la síntesi orgànica, com l'hidrogen es adsorbeix i reacciona per catalitzadors líquids per produir intermediaris com ara ètics alquil víl i obteniu el producte desitjat. A més, també s’utilitza a la indústria petroquímica en la síntesi d’amoníac, espandex, polièster i altres reaccions sintètiques, així com el tractament de gasos de residus industrials, el tractament amb VOCs i altres camps.
Protecció del medi ambient
 |
1. Utilització eficient de matèries primeres
2. Bona selectivitat catalitzadora
3. Baix consum d’energia
|
|
4. Control estricte d’emissions
5. Tractament adequat de residus
6. Sostenibilitat forta
En resum, l’amabilitat mediambiental del reactor tubular de llit fix es reflecteix en molts aspectes, com ara una utilització eficient de matèries primeres, una bona selectivitat de catalitzador, un baix consum d’energia, un control estricte d’emissions, un tractament adequat de residus i una forta sostenibilitat. Aquestes funcions fan que el reactor tubular de llit fix tingui una àmplia gamma de perspectives d'aplicació i un valor mediambiental important en la indústria química. |
 |
Estudis de casos
Tecnologia de metanol a gasolina (MTG):
La tecnologia de metanol a gasolina (MTG) és un procés provat per convertir el metanol en gasolina. El procés adopta un reactor tubular de llit fix com a equip bàsic i, controlant amb precisió les condicions de reacció i la selectivitat del catalitzador, pot realitzar la conversió eficient del metanol i la producció altament selectiva de gasolina.
Per exemple, Jincoal Group ha creat una planta MTG de 100, 000 tones/any a Shanxi, Xina, utilitzant la tecnologia de metanol-a-gasolina de llit fix a Mobil Corporation. La planta ha estat funcionant de manera estable des que va aconseguir una posada en marxa amb èxit el juny de 2009 i des de llavors ha produït petroli sintètic basat en carbó qualificat.
Tecnologia de l’Institut Shanxi
L’Institut Shanxi de Química del Carbó, Acadèmia de Ciències xineses, també ha desenvolupat una tecnologia de metanol-a-gan amb drets de propietat intel·lectual independent. La tecnologia també adopta un reactor tubular de llit fix i, optimitzant el catalitzador i les condicions de reacció, aconsegueix una alta eficiència de la conversió de metanol i un alt rendiment de gasolina.
La tecnologia té els avantatges de les condicions de reacció lleus, la selectivitat de gasolina elevada i la llarga vida unidireccional. A més, els productes de gasolina produïts per aquesta tecnologia tenen un bon rendiment, com ara contingut baix d’olefina, baix contingut en benzè, sense sofre, etc., i la gasolina té un nombre elevat d’octà.
Altres aplicacions:
A més del metanol a la gasolina, els reactors tubulars de llit fixos s’utilitzen àmpliament en altres processos de producció petroquímica, com ara esquerdar oli pesat per extreure l’extracte de gasolina. Aquestes aplicacions també reflecteixen la importància i el valor dels reactors tubulars de llit fix en la producció petroquímica.
En resum, el reactor tubular de llit fix té avantatges significatius en la producció de gasolina en la producció petroquímica i ha aconseguit èxit en moltes aplicacions reals. La seva alta eficiència, estabilitat i protecció ambiental la converteixen en un dels equips indispensables i importants de la indústria petroquímica.
Com completar el post-tractament i la purificació de la reacció
Recollida de productes i separació inicial
Recollida de productes
Al final de la reacció, el producte primer s’ha de recollir del reactor. Normalment s’aconsegueix mitjançant sistemes de venda i canonades adequats, garantint que el producte pot sortir sense problemes.
Separació inicial
Els productes poden contenir reactants, dissolvents, partícules de catalitzador i altres impureses no reaccionades. Per tant, es necessita una separació preliminar per eliminar aquests components no desitjats.
La separació inicial es pot aconseguir mitjançant filtració, sedimentació, centrifugació i altres mètodes.
Purificació i purificació profunda
Purificació profunda
Després de la separació inicial, el producte encara pot contenir impureses de traça i requerir més purificació.
Els mètodes de purificació profunda poden incloure destil·lació, extracció, cristal·lització, adsorció, etc., segons la naturalesa del producte i el tipus de impuresa.
Purificació
Els passos de purificació estan dissenyats per augmentar encara més la puresa del producte per complir els requisits específics de qualitat.
Els mètodes de purificació poden incloure destil·lació múltiple, recristalització, separació cromatogràfica, etc.
Tracte de residus de gasos i líquids
Tractament de gasos residuals
Es poden generar gasos nocius durant la reacció i cal tractar -los per evitar danys al medi i al cos humà.
Els mètodes de tractament de gasos de residus poden incloure absorció, adsorció, combustió, conversió catalítica, etc.
Tractament de residus líquids
El líquid de residus generat durant la reacció també ha de ser tractat per evitar la contaminació al cos de l’aigua.
Els mètodes de tractament líquids de residus poden incloure neutralització, precipitació, filtració, tractament biològic, etc.
Recuperació i regeneració del catalitzador
Recuperació del catalitzador:
Al final de la reacció, el catalitzador ha de ser recuperat del reactor per ser reciclat o reutilitzat.
Els mètodes de recuperació del catalitzador poden incloure filtració, centrifugació, separació magnètica, etc.
Regeneració del catalitzador:
Per al catalitzador desactivat, la seva activitat es pot restaurar mitjançant la tecnologia de regeneració, reduint així el consum i el cost del catalitzador.
Els mètodes de regeneració del catalitzador poden incloure tractament tèrmic, tractament químic, tractament redox, etc.
Neteja i manteniment del reactor
Neteja del reactor:
Després de la reacció, cal netejar el reactor per eliminar els reactants, productes i impureses restants.
Els mètodes de neteja poden incloure rentat d’aigua, escabetx, rentat alcalí, neteja de dissolvents, etc.
Manteniment del reactor:
El reactor és inspeccionat i mantingut regularment per assegurar un funcionament adequat i ampliar la seva vida útil.
El manteniment pot incloure la comprovació de la tensió, la neteja de les canonades i la substitució de les peces danyades.
En resum, es requereix una sèrie de passos de post-tractament i purificació com la recollida de productes i la separació preliminar, la purificació i la purificació profunda, el tractament de gasos i els líquids, la recuperació i la regeneració del catalitzador, la neteja i el manteniment del reactor després que el reactor tubular de llit fix finalitzi la reacció. En conjunt, aquests passos asseguren la puresa i la qualitat del producte alhora que redueixen l’emissió de contaminants.
Gestió de falles i manteniment preventiu
Gestió de fallades
Fenomen: vibració del reactor, fixadors solts.
Solució: comproveu i estreneu els cargols i les femelles soltes per assegurar la tensió de totes les parts de connexió. Per al cas de les vibracions grans, cal analitzar la font de vibració, com ara el moviment recíproc del compressor o l’acció freqüent de la vàlvula reguladora de pressió i prendre les corresponents mesures de reducció de vibracions.
Fenomen: Força desigual de la superfície de segellat, el material de l'anell de segellat no compleix els requisits ni els danys, la flexió de la tija de la vàlvula, etc.
Mètode de tractament: Torneu a instal·lar el segell segons els requisits d’especificació per assegurar-vos que la força de la superfície de segellat sigui uniforme; Substituïu l’anell de segell danyat; La tija doblegada s’ha de substituir a temps. Al mateix temps, és necessari comprovar regularment l’acabat i la neteja de la superfície de segellat per assegurar l’efecte de segellat.
Fenomen: desactivació del catalitzador, bloqueig o caiguda de pressió excessiva del llit.
Mètode de tractament: comproveu i substituïu el catalitzador desactivat regularment; La tecnologia de regeneració de catalitzador adequada es va utilitzar per restaurar la seva activitat. Per al llit de catalitzador bloquejat, cal parar per netejar. Al mateix temps, s’ha d’optimitzar el mètode de càrrega del catalitzador per reduir la caiguda de pressió del llit.
Fenomen: el tub d'intercanvi de calor està bloquejat, filtrat o l'efecte de transferència de calor no és bo.
Mètode de tractament: netegeu el tub d'intercanvi de calor regularment per assegurar la seva neteja interna; El tub d’intercanvi de calor de fuites s’ha de substituir o reparar a temps; Optimitzeu l'estructura i la disposició de l'intercanviador de calor per millorar l'eficiència de la transferència de calor.
Si el sistema de pressió de petroli és defectuós, la femella de la glàndula envasada està fluixa, etc., s’han de prendre mesures de tractament adequades segons la situació específica.
 |
 |
Manteniment preventiu
Feu un pla de manteniment preventiu detallat, inclòs el cicle d’inspecció i el contingut d’inspecció. Inspecció i manteniment regular del cos del reactor, accessoris, llit catalitzador, sistema d’intercanvi de calor, etc., per assegurar el funcionament normal de l’equip.
Netegeu i netegeu l’interior del reactor regularment per eliminar els sediments, les impureses, etc. No danyeu l’equip durant la neteja i assegureu la seguretat del treball de neteja.
Lubricació i manteniment regular de la transmissió i les peces mòbils al reactor per assegurar el funcionament normal i ampliar la vida del servei.
L’instrument avançat en línia i el sistema de control s’utilitzen per controlar els paràmetres clau del reactor en temps real, com ara la temperatura, la pressió, el flux, etc. Configureu el sistema d’alarma anormal i d’avís de falles per detectar i fer front a la situació anormal en el temps.
Enforteix la formació i l’avaluació dels operadors per millorar la seva consciència de seguretat i habilitats d’operació. Assegureu -vos que els operadors estiguin familiaritzats amb els procediments de funcionament i els mètodes de resolució de problemes dels equips.
En resum, la manipulació de falles i el manteniment preventiu del reactor tubular de llit fix ha de tenir en compte molts aspectes de forma exhaustiva. Mitjançant la implementació de mesures efectives de resolució de problemes i programes de manteniment preventiu, és possible assegurar el funcionament estable i la vida útil estesa del reactor, millorant així l'eficiència de producció i els beneficis econòmics.
